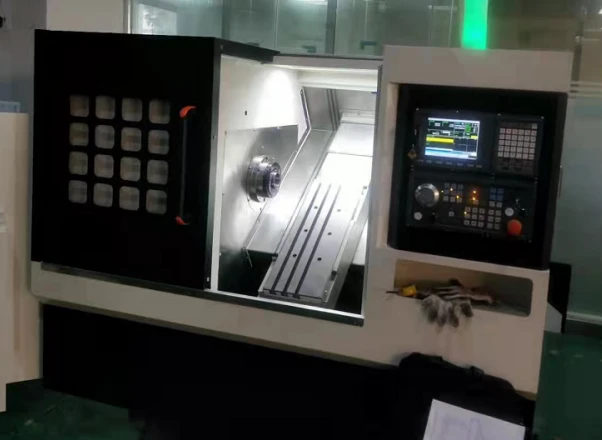

CNC gangový nástrojový sústruh

Model obrábacieho stroja

PARAMETER

Jednotka

Maximálny priemer otáčania na posteli

500

㎜

Maximálny priemer obrábania na vozíku

450

㎜

Maximálna dĺžka obrábania

450

㎜

Rozsah otáčok vretena

100-4000

ot./min

Výkon hlavného motora

7.5/11 KW

KW

Maximálne množstvo náradia

8

T

X-Axis Travel/Z-Axis Travel

900/450

㎜

Minimálna výška prejazdu osi X{0}}osi/Z-osi

0.001/0.001

㎜

Rýchlosť rýchleho posuvu osi X-/Z-

36/36

m/min

Pracovný stôl T-drážka mm

3-14*50

mm

Opakovateľnosť osi X-/Z-

Menšie alebo rovné 0,003/0.005

㎜

Drsnosť povrchu

Menšie alebo rovné 0,63

hm

Priemer otvoru vretena

Φ65

㎜

Priemer tyče cez otvor

Φ46

㎜

Uhol sklonu postele

45



Vonkajšie rozmery (D x Š x V)

2150*1550*1870

㎜

Čistá hmotnosť obrábacieho stroja

3100

kg

Nie

Položka

Parameter

Značka

Qt

1

Vreteno

A2-5

Taiwan KENTURN

1

Ložisko vretena

NSK

Japonsko

6

2

Servojednotka vretenového motora

7,5/11 kW

Taiwan SYNTEC

1

3

Výkon motora vretena

7,5/11 kW

Taiwan SYNTEC

1

4

Krútiaci moment servomotora osi X-

11 nm

Taiwan SYNTEC

1

5

Výkon servomotora osi X-

1,5 kW (brzda)

Taiwan SYNTEC

1

6

Z-Krútiaci moment servomotora osi

11 nm

Taiwan SYNTEC

1

7

Výkon servomotora osi Z{0}

1,5 kW

Taiwan SYNTEC

1

8

Lineárne vedenie (os -X)

30(lopta)P úroveň

TAIWAN PMI

2

9

Lineárne vedenie (os -Z)

30(lopta)P úroveň

TAIWAN PMI

2

10

Guľôčková skrutka (os -X)

32/10

Japonsko THK

1

11

Guľôčková skrutka (os -Z)

32/10

Japonsko THK

1

12

Systém

SYNTEC 7TA

Taiwan SYNTEC

1

13

Ovládací panel

Panel sústruhu

Taiwan SYNTEC

1

14

Reléový modul

Séria sústruh

Taiwan SYNTEC

1

15

Spotrebiče napájania

Istič

Schneider

1

16

Vysokonapäťové spotrebiče

Kontaminátor

Schneider

1

17

Nízkonapäťové spotrebiče

Relé

Schneider

1

18

Systém klieštinového skľučovadla

CK46(A2-5)

Taiwan AUTO

1

19

Rotačný valec (dutý)

6 PALCOV

Taiwan AUTO

1

20

Hydraulická stanica motora 2HP

40L

Čína LEIMAN

1

21

Gangový distribútor nástrojov

63/8T

Max nástroje

8

22

Okrúhly držiak noža

Φ25

Držiak vŕtacieho nástroja

4

23

Držiak nástroja na čelnú stranu

20

Voliteľný štvorec s 20 rezmi

2

24

Štvorcový držiak náradia

20

Voliteľný štvorec s 20 rezmi

2

25

Základňa obrábacieho stroja

integrálny odliatok

Vlastná výroba

1

26

Ochranný kryt vonkajšieho plechu

Vlastná výroba

1

27

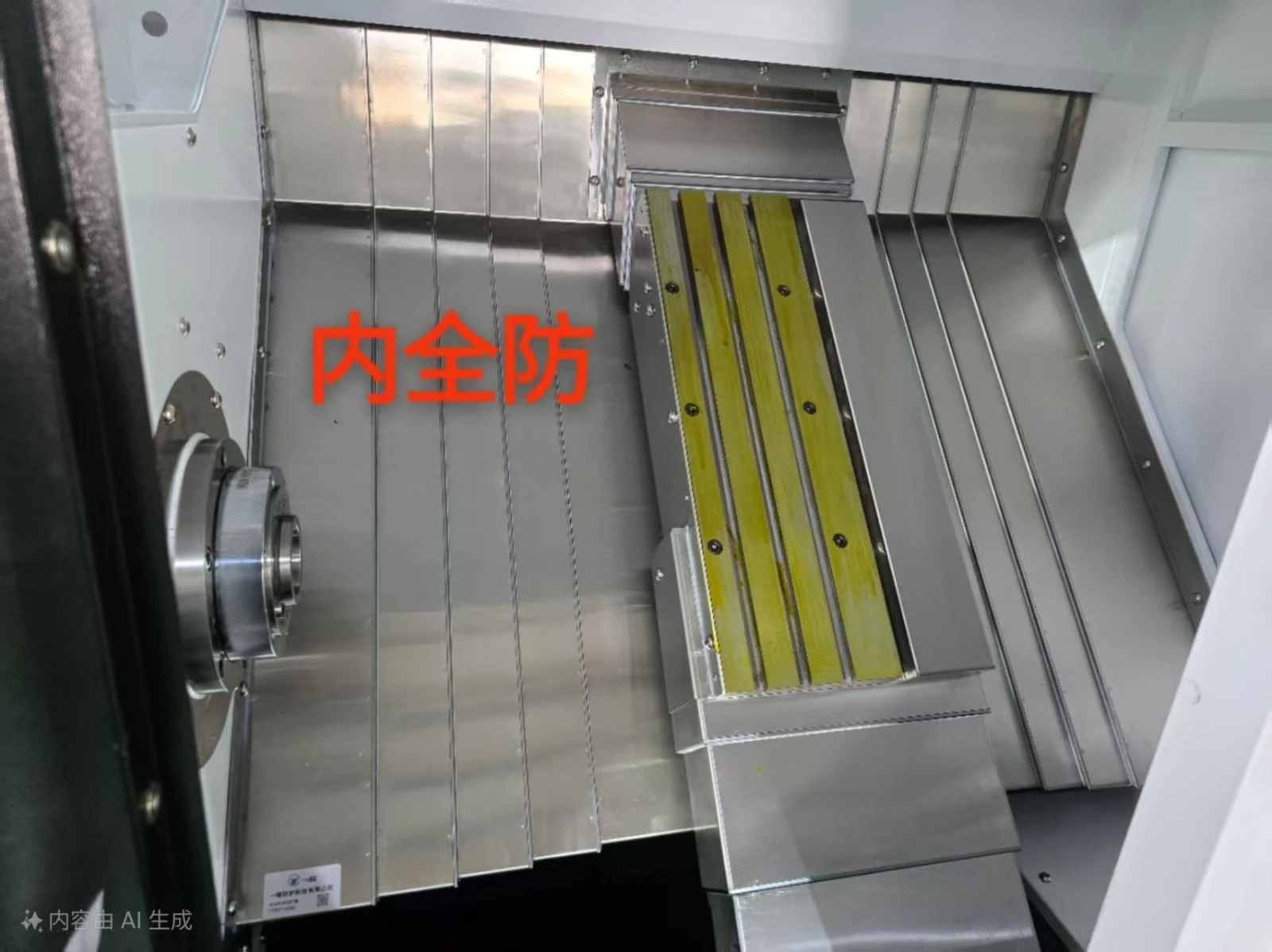

Vnútorná ochrana

Nehrdzavejúca oceľ

Vlastná výroba Full Guard

1

28

Ložisko s guľôčkovou skrutkou

20 TAC

Japonsko NSK

2 AXIS

29

Spojka

18/22

DK

2

30

Vstrekovač oleja

2/3L

BAOTN Čína

1

31

Čerpadlo reznej kvapaliny

750W

SHEN HAI Čína

1

32

Toolbox

Prenosný plastový box na náradie

Čína

1

33

Imbusový kľúč

(metrické 1,5 – 10)

Čína

1

34

Skrutkovač

Phillips a ploché skrutkovače

Čína

2

35

Čítačka CF kariet

U disk

SSK

1

36

CF karta

1 GB

YIZHENG

1

37

Nohy

Skrutka M24 + podložka

Čína

6

38

Príručka systému SYNTEC

SYNTEC

1

39

YS-65L (dĺžka tyče 1,5 metra) Servo podávač (Vhodné pre tyče 30/65 mm)

1. Platforma strednej podpory

Tri ťahacie trubice

Puzdrá a veľké, stredné a malé tlačné tyče

Čína

1

40

Reťazový dopravník triesok a auto na triesky

46X+čipové auto S106

Čína

1

41

Batéria kódovača

3.6V

Čína

2
