6 palcový CNC sústruh

Dongguan Jide Precision Machinery Technology Co., Ltd. je jedným z najdôveryhodnejších výrobcov a dodávateľov 6-palcových cnc sústruhov v Číne. Ak sa chystáte na veľkoobchodný predaj vysokokvalitného 6-palcového cnc sústruhu vyrobeného v Číne, vitajte a získajte cenovú ponuku a bezplatnú vzorku z našej továrne. Všetky prispôsobené produkty majú vysokú kvalitu a konkurencieschopnú cenu.

Technické informácie

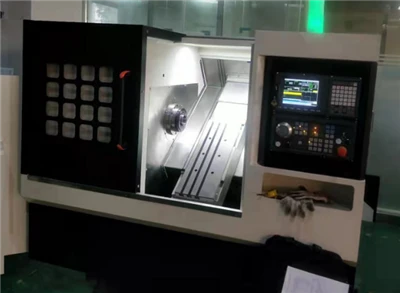

JD-320CNC sústruh využíva vysoko{0}}pevnú liatinu, kompaktnú štruktúru, dobrú pevnosť, správnu tvrdosť, nízky koeficient trenia a samomazné-mazanie. Integrálna krabicová konštrukcia základného lôžka výrazne zvyšuje celkovú tuhosť a stabilitu obrábacieho stroja. Má funkciu pohlcovania vibrácií, čo znižuje straty nástroja a zlepšuje kvalitu obrobku. Používateľom poskytuje záruku vysokej účinnosti a vysokej spoľahlivosti pri používaní.

Hlavné vlastnosti tohto stroja :

The30 stupňový sklonusporiadanie výrazne zlepšuje ohybovú a torznú tuhosť obrábacieho stroja pri práci.Integrovaná základňa posteles vysokou tuhosťou a vysokou stabilitou poskytuje silnú záruku vysokej presnosti celého stroja.

Vretenová jednotka je nezávislé vreteno (objímkový typ). Vysoko presný{1}}systém vretena prešiel prísnym testovaním dynamického vyváženia s vysokou presnosťou, dobrým zachovaním presnosti a dobrou tepelnou stabilitou. Maximálna rýchlosť môže dosiahnuť4000 ot./min. Vysoká presnosť, vysoká tuhosť, vysoká rýchlosť a vysoká účinnosť vretenovej jednotky umožňujú celému stroju nielen dokončovať, ale aj vykonávať hrubé obrábanie a ťažké rezanie pre používateľov.

Koník je poháňaný hydraulicky a puzdro sa automaticky rozťahuje a sťahuje s dobrou tuhosťou. Používatelia môžu na ovládanie použiť panel alebo nožný spínač, čo šetrí čas a námahu a poskytuje vysokú efektivitu spracovania obrábacích strojov.

Štandardná konfigurácia Taiwan SWIFT 12stanicaservoveža poskytuje používateľom pohodlné, praktické a spoľahlivé obrábacie diely.

Systém posuvu je priamo poháňaný servomotorom s dobrou tuhosťou, presnosťou a charakteristikou dynamickej odozvy. Obrábací stroj je vybavený ROLLER TaiwanHIWIN/PMIskrutková vodiaca lišta.

6. Tento stroj poskytuje používateľom kompletný hydraulický a mazací systém pomocou-kvalitných hydraulických čerpadiel a hydraulických ventilov a ďalších komponentov, ktoré výrazne znižujú poruchovosť. Obrábací stroj využíva centralizované kvantitatívne automatické mazanie.

Konfigurácie stroja:

Špecifikácia nosa vretena A2-5 Taiwan top značky

Upínadlo 6" Hollow Chuck Taiwan najvyššej značky, taiwanský horný valec

Odporúčaný výkon hlavného motora 5,5/7,5kw

Maximálne povolené otáčky vretena 0-4000 ot./min

Priemer tyče Φ45 mm

Maximálny priemer otáčania nad lôžkom Φ430 mm

Maximálny priemer spracovania Φ320 mm

Maximálna dĺžka spracovania 350 mm

Parametre osi posuvu X/Zball skrutka špecifikácia 3210/3210

Špecifikácia vedenia X/Z 30/30 valčekové lineárne vedenie

Hraničný zdvih osi X/Z 160/450 mm

Režim pripojenia osi X/Z: spojka priame pripojenie

Odporúčaný výkon motora osi X/Z 8/ 12

Veža 80 stredová výška 12T staničná veža Taiwan SWIFT

Veľkosť náradia 20

Maximálny zdvih koníka 280 mm

Objímka koníka model MT4

Forma koníka Tlačný olejový valec

Dĺžka X šírka X výška 2480X1650X1680

Hmotnosť približne (KG) 3800

Konfigurácia
Rezná časť sústružníckeho nástroja pozostáva z hlavnej reznej hrany, vedľajšej reznej hrany, čelnej plochy čela, bočnej plochy a vedľajšej bočnej plochy. Jeho geometria je definovaná uhlom čela (o), uhlom vôle (o), uhlom hlavnej reznej hrany (κr), uhlom sklonu (S), malým uhlom reznej hrany (κr') a polomerom špičky (rε). Výber týchto geometrických parametrov závisí od rôznych faktorov a musí sa určiť na základe konkrétnych podmienok. Uhol čela (o) sa volí podľa zloženia a pevnosti materiálu obrobku; menšia hodnota sa volí pri rezaní-vysokopevných materiálov. Napríklad pri použití sústružníckeho nástroja zo slinutého karbidu na rezanie bežnej uhlíkovej ocele sa uhol čela nastaví medzi 10 stupňami a 15 stupňami, zatiaľ čo pre chróm-mangánovú oceľ alebo kalenú oceľ je v rozsahu od -2 stupňov do -10 stupňov . Vo všeobecnosti je uhol vôle nastavený medzi 6 stupňami a 10 stupňami. Hlavný uhol reznej hrany (κr) je určený tuhosťou obrábacieho systému, typicky v rozsahu od 30 stupňov do 75 stupňov; väčšia hodnota sa zvolí, keď je tuhosť nízka. Pri otáčaní stupňovitých hriadeľov je uhol nastavený na 90 stupňov alebo viac, aby vyhovoval konkrétnej metóde rezania.

Materiál
Polomer špičky (rε) a malý uhol reznej hrany (Kr') sa vo všeobecnosti vyberajú na základe požiadaviek na drsnosť povrchu. Uhol sklonu ( S) je určený požadovaným smerom toku triesky a silou reznej hrany. Konfigurácia čela nástroja (obrázok 2) závisí predovšetkým od vlastností materiálu obrobku a materiálu nástroja. Najjednoduchším typom je plochá čelná plocha; plochá čelná plocha s kladným uhlom je vhodná pre sústružnícke nástroje-rýchloreznej ocele a nástroje zo slinutého karbidu používané na dokončovacie operácie.
