Predĺžená dýza
Ide o špeciálnu trysku, ktorá predlžuje trysku bežného vstrekovacieho stroja tak, aby sa mohla priamo dotýkať brány formy. Je vyhrievaný elektrickou vykurovacou špirálou a má systém merania a regulácie teploty. Teplota trysky musí byť o {{0}} stupeň vyššia ako teplota valca. Ústie dýzy je vlastne brána dutiny a bežne sa používa bodová brána s priemerom 0.8-1.2 mm.
Pretože vysokoteplotná dýza priamo (alebo nepriamo) tvorí plastový diel, forma musí byť izolovaná, aby sa zabránilo tomu, že vysoká teplota dýzy ovplyvní vytvrdzovanie plastového dielu. Bežne sa používa vzduchová medzera a plastová izolácia. Po vstreknutí a udržiavaní tlaku by sa dýza mala oddeliť od formy, aby sa minimalizovala kontaktná plocha medzi dýzou a formou.
Predĺžená tryska má jednoduchú štruktúru a často sa používa v jednodutinových formách. Bežne používané sú sférické, kužeľové a iné formy.

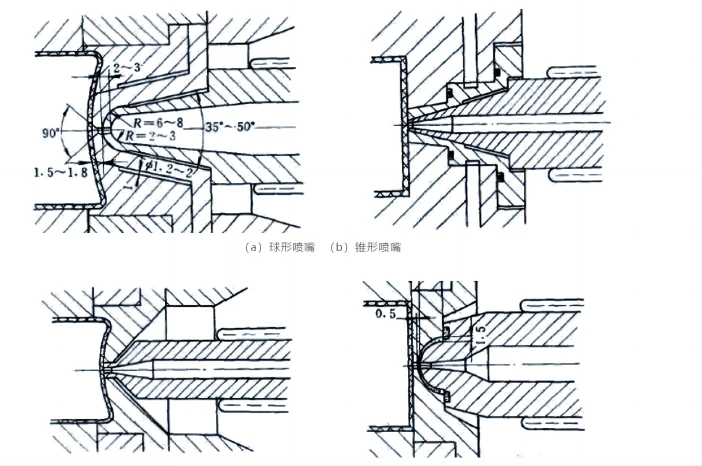

(a) guľová dýza (b) kužeľová dýza
(c) Formovacia dýza (d) Adiabatická dýza
Štruktúra predlžovacej trysky
Obrázok (a) Dýza zasahuje do objímky vtokového kanála, dýza je umiestnená pri ramene a nesie silu a medzi dýzou a objímkou vtokového kanála je objímka na zväčšenie medzery.
Obrázok (b) Koncová plocha dýzy je súčasťou dutiny s medziľahlým puzdrom, štrbinou pre vzduchovú medzeru a prívodom chladiacej vody.
Obrázok (c) Tryska musí byť umiestnená oproti vstrekovaciemu sedlu, aby odolala tlaku. Predný koniec dýzy lícuje s otvorom a je potrebné zvážiť tepelnú rozťažnosť
Vydutie a záblesk.
Obrázok (d) je tepelne izolačná dýza s miskovitým plastovým tepelne izolačným plášťom so stredovou hrúbkou 0.4-0,5 mm a vonkajšou stranou 1.{{7 }}.5 mm. Prítlačné rameno je osadené PTFE tesnením. Zabezpečte silnú tuhosť na dne vtokového pohára.
