Keď ľudia myslia na meď, prvé, čo im napadne, sú zvyčajne elektrické rozvody. Aj keď je pravda, že drôty a káble sú hlavnými spotrebiteľmi medi, podceňovanie jej úlohy v strojoch by bolo chybou.
Ak rozoberiete stroj, nájdete meď všade-od vodivých komponentov a chladičov až po rotujúce ložiská a presné pružiny. To však už nie je čistá meď; bol legovaný rôznymi prvkami, aby vznikli materiály s výrazne odlišnými vlastnosťami. Dnes sa pozrime na zliatiny medi bežne používané v mechanickom dizajne a na to, čím je každá z nich výnimočná.
Čistá meď: Bezkonkurenčná vo vodivosti, ale bez tvrdosti

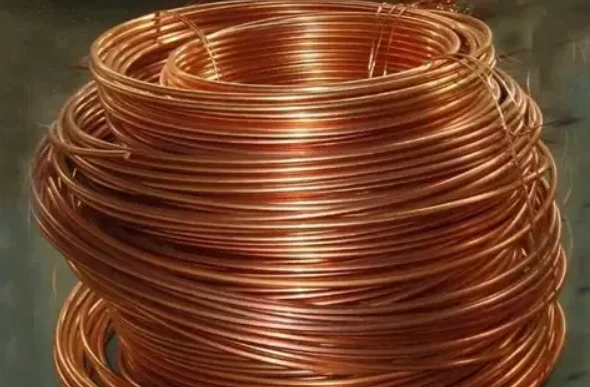

Všetci poznáme čistú meď-často nazývanú „červená meď“ pre jej výrazný červenkastý-fialový odtieň. Jeho výnimočnou vlastnosťou je výnimočná elektrická a tepelná vodivosť; medzi všetkými kovmi je na druhom mieste za striebrom. Ak vyrábate chladiče, prípojnice alebo káble, čistá meď je tou správnou-voľbou.
Meď vysokej{0}}čistoty bez kyslíka- (Ningbo Jianxi New Materials)
Čistá meď má však nevýhodu: je mäkká. Má nízku pevnosť a tvrdosť. Na rozdiel od ocele, ktorú možno spevniť kalením a popúšťaním, sa čistá meď spolieha na spracovanie za studena (ako je ťahanie za studena alebo valcovanie za studena), aby sa jej pevnosť zvýšila len mierne.
Bežné druhy čistej medi zahŕňajú T1, T2, T3 a T4, pričom čistota klesá so zvyšujúcim sa počtom. T1 ponúka najvyššiu čistotu a najlepšiu vodivosť, vďaka čomu je vhodný pre náročné aplikácie. T2 je najpoužívanejšia trieda, ktorá sa nachádza v strojárskom a elektrotechnickom priemysle. T3 a T4 majú nižšie úrovne čistoty a používajú sa v menej náročných aplikáciách.
Okrem štandardnej čistej medi existuje bezkyslíková -meď (TU1, TU2), ktorá má extrémne nízky obsah kyslíka a je ideálna pre vákuové zariadenia a komponenty s vysokou-vodivosťou. Potom je tu fosfor-deoxidovaná meď (TP1, TP2); pridanie fosforu zlepšuje zvárateľnosť, vďaka čomu je častou voľbou pre rúrky kondenzátora a výmenníka tepla.
Mosadz: Zinok zvyšuje tvrdosť a znižuje náklady
Čistá meď je príliš mäkká a pomerne drahá. Riešenie? Pridajte zinok. Zliatina medi a zinku je známa ako mosadz.
Pridanie zinku zvyšuje pevnosť aj tvrdosť, zlepšuje obrobiteľnosť a znižuje náklady v porovnaní s čistou meďou. Mnoho konštrukčných komponentov v strojoch je vyrobených z mosadze. Analýza zloženia a aplikácie mosadze – kovové materiály Dongguan Jinbing
Mosadz spadá do dvoch kategórií. Prvým je obyčajná mosadz, zložená jednoducho z medi a zinku. Stupne sú označené ako "H", za ktorým nasleduje číslo predstavujúce obsah medi; napríklad H68 obsahuje približne 68 % medi. Vysoko-medené odrody ako H68 a H70 ponúkajú dobrú plasticitu, vďaka čomu sú vhodné pre hlboko-ťahané a za studena{9}}lisované diely. Odrody s nižším obsahom medi, ako napríklad H59 a H62, majú vyššiu pevnosť a tvrdosť, vďaka čomu sú ideálne pre lisované diely, matice a za tepla kované{13}}komponenty.
Druhou kategóriou je špeciálna mosadz, ktorá okrem medi a zinku obsahuje ďalšie prvky. Mosadz-s pridaným olovom (napr. HPb59-1) ponúka vynikajúcu opracovateľnosť-vytvára čisté lámanie triesok počas automatického spracovania na sústruhu-a často sa používa na armatúry, telá ventilov a súčasti nástrojov. Mosadz s prímesou cínu (napr. HSn62-1) je odolná voči korózii morskou vodou, vďaka čomu je nevyhnutná pre námorné komponenty. Mosadz s prídavkom hliníka (napr. HAl60-1-1) sa môže pochváliť vynikajúcou pevnosťou a tvrdosťou, ktorá je vhodná pre potrubné armatúry a ventily odolné voči korózii.
Bronz: Najrozmanitejšia kategória s najširším rozsahom vlastností
Zaujímavý je výraz „bronz“. Zatiaľ čo staroveký bronz bol výlučne zliatinou medi-cínu, moderná klasifikácia zaraďuje pod „bronzový“ dáždnik takmer všetky zliatiny medi-okrem mosadze a kuproniklu-. Cínový bronz, hliníkový bronz, berýliový bronz, kremíkový bronz... odrody sú početné a každá má svoje prednosti.
Staroveké bronzové artefakty vystavené v Shanxi Bronze Museum (Sina News)
Cínový bronz je najtradičnejšia forma bronzu. Pridanie cínu prepožičiava odolnosť proti opotrebeniu, klzné{1}}trenie a odolnosť proti korózii a zároveň robí materiál ne-magnetickým. Ide o základný materiál pre komponenty vyžadujúce odolnosť proti opotrebeniu a nízke trenie, ako sú klzné ložiská, puzdrá, závitovkové prevody a vodiace skrutky/matice. Bežné triedy zahŕňajú ZCuSn10P1 a QSn4-3.
Hliníkový bronz sa vyznačuje vysokou pevnosťou, vysokou tvrdosťou a odolnosťou proti opotrebeniu, ako aj výnimočnou odolnosťou proti korózii a erózii morskou vodou. Je vhodný pre ťažké-pouzdrá, závitovkové prevody, ozubené kolesá, ventily, telesá čerpadiel a súčasti námorných strojov. Bežné druhy zahŕňajú ZCuAl10Fe3 a QAl9-2. Stojí za zmienku, že hliníkový bronz má špeciálnu schopnosť: pri náraze nevytvára iskry, vďaka čomu je bezpečný na použitie v horľavom alebo výbušnom prostredí.
Berýliový bronz je „hviezdnym umelcom“ medzi bronzmi. Pridaním berýlia s následným ošetrením roztokom a starnutím sa dosahuje výnimočná pevnosť, tvrdosť, elastické limity a odolnosť proti únave. Je nevyhnutný pre presné pružiny, kontaktné pružiny, jazýčky relé, konektory a nástroje odolné voči výbuchu. Bežnou triedou je TBe2 (predtým QBe2). Avšak berýliový bronz je drahý a oxidy berýlia a prach sú toxické, preto sú pri výrobe a používaní nevyhnutné ochranné opatrenia.
Cupronickel: Nikel-zvýšená odolnosť proti korózii
Cupronickel je zliatina medi a niklu so strieborným-bielym vzhľadom. Keďže nikel a meď sú vzájomne rozpustné vo všetkých pomeroch, kupronikel vykazuje vynikajúcu plasticitu, pevnosť, tepelnú odolnosť a odolnosť proti korózii.
Kľúčové vlastnosti niklového striebra (druh kupronického niklu) – Xinlincheng Metal
Štandardný meďnatý nikl (B5, B10, B30) sa používa v presných strojových zariadeniach, prístrojoch a komponentoch odolných voči korózii-. Iron-modifikovaná kupronickel (BFe10-1-1, BFe30-1-1) ponúka vynikajúcu odolnosť voči morskej vode a korózii spôsobenej eróziou, vďaka čomu je častou voľbou pre námorné potrubia, kondenzátory a výmenníky tepla. Mangánom modifikovaný kupronikel (BMn40-1,5) sa vyznačuje stabilným odporom a dobrými termoelektrickými vlastnosťami, vďaka čomu je nevyhnutný pre odporové komponenty a materiály termočlánkov.
Chróm-zirkónová meď: cesta-pre vysokú vodivosť v kombinácii s tvrdosťou
Niektoré aplikácie vyžadujú kombináciu vysokej elektrickej a tepelnej vodivosti spolu so špecifickou pevnosťou a tvrdosťou; čistá meď je príliš mäkká, zatiaľ čo iné zliatiny medi často nemajú dostatočnú vodivosť. Chróm-zirkónová meď bola vyvinutá na splnenie týchto protichodných požiadaviek.
Pridaním chrómu a zirkónu a aplikáciou roztoku a starnutia sa dosiahne rovnováha medzi pevnosťou a vodivosťou. Chróm-zirkónová meď je primárnym materiálom pre komponenty, ktoré musia viesť elektrinu a zároveň odolávať mechanickému namáhaniu, ako sú odporové zváracie elektródy, uzávery elektród, zváracie kolieska, vodivé svorky a vložky do foriem s vysokou -tepelnou{3}}vodivosťou.
Poznáte vlastnosti a oblasti použitia chróm-zirkónovej medi? - Webová stránka produktu Jintian Copper Industry
V porovnaní s berýliovou meďou ponúka chróm-zirkónová meď vyššiu elektrickú vodivosť (približne 43 MS/m), hoci jej tvrdosť a teplota mäknutia sú o niečo nižšie. Pokiaľ ide o cenu, chróm-zirkónová meď je cenovo dostupnejšia a ponúka vynikajúcu hodnotu za peniaze.
Ložiskové zliatiny medi: Navrhnuté pre rotáciu
Komponenty, ako sú klzné ložiská a puzdrá, majú jedinečné požiadavky na materiál: musia byť-odolné proti opotrebovaniu, ponúkať nízke trenie, odolávať zadretiu a účinne odvádzať teplo.
Produkty spoločnosti – Továreň na posuvné ložiská Shanghai Zhenpu
Olovený bronz (ZCuPb30) bol vyvinutý špeciálne pre tieto aplikácie. Obsah olova pôsobí ako lubrikant, ktorý poskytuje vynikajúce vlastnosti proti treniu, -zaliatie a odolnosť voči zadretiu. Olovenému bronzu však chýba vlastná štrukturálna pevnosť a je náchylný na gravitačnú segregáciu počas odlievania (kde sa olovo usadzuje na dne). V dôsledku toho sa zvyčajne vyrába ako bimetalová ložisková škrupina s oceľovým podkladom-oceľ poskytuje štrukturálnu pevnosť, zatiaľ čo olovený bronz slúži ako-trecia vrstva. Je široko používaný v ložiskových plášťoch motora, ložiskách dieselových motorov a ložiskách kompresorov.
Ďalším vhodným materiálom pre ložiská je cínový bronz. Napríklad trieda ZCuSn10P1 ponúka vysokú pevnosť, odolnosť proti opotrebovaniu a únave, vďaka čomu je ideálna pre klzné ložiská pracujúce pri strednom-až{4}}vysokom zaťažení s dobrými podmienkami mazania.
Priemysel sa vyvíja a rovnako aj zliatiny medi
Po diskusii o tradičných triedach sa pozrime na nové trendy v tomto odvetví.
Trh so zliatinami medi je značný. Predpokladá sa, že celosvetový trh pre pokročilé zliatiny medi do roku 2025 dosiahne 4,45 miliardy USD. Trh v Číne je ešte väčší; v hodnote 210 miliárd RMB v roku 2022 sa očakáva, že do roku 2028 presiahne 300 miliárd RMB.
Rozvíjajúce sa priemyselné odvetvia zvyšujú dopyt po zliatinách medi. Odvetvia, ako sú nové energetické vozidlá, letectvo, 5G komunikácie a vysokorýchlostné železnice, generujú rastúci dopyt po vysokovýkonných zliatinách medi. Zliatiny medi používané v konektoroch, ako aj varianty s vysokou{5}}pevnosťou, vysokou-vodivosťou a vysokou -teplotou-, prechádzajú neustálou iteráciou a modernizáciou.
V roku 2025 spoločnosť Mitsubishi Materials vyvinula novú-zliatinu medi s vysokou pevnosťou, MSPTM5-ESH, na použitie v automobilovej elektronike. Výrazné pokroky robia aj domáce podniky; Spoločnosť Huazhong Copper dosiahla-výrobu špičkových-zliatín medi. Technológia 3D tlače zliatiny medi tiež prináša prelom; teraz je možné tlačiť vysoko reflexné a žiaruvzdorné materiály, ako je chróm-zirkónová meď.
V konečnom dôsledku, pokiaľ ide o výber zliatiny medi, ide o jednu vec: jasné definovanie vašich požiadaviek.
Potrebujete elektrickú vodivosť? Tepelná vodivosť? Odolnosť proti opotrebovaniu? Odolnosť proti korózii? Elasticita? Alebo kombinácia viacerých vlastností? Rôzne požiadavky vyžadujú rôzne zliatiny medi; neexistuje jediná „univerzálna“ zliatina.
Napríklad materiály použité na konektory sa môžu líšiť v závislosti od toho, či sú vyrobené lisovaním alebo sústružením. Podobne aj materiály použité na ložiská sa líšia v závislosti od toho, či aplikácia zahŕňa podmienky vysokej-rýchlosti, vysokého-zaťaženia alebo nízkej-rýchlosti a ľahkého-zaťaženia. Pri výbere materiálu ide predovšetkým o dosiahnutie rovnováhy medzi výkonom, vyrobiteľnosťou a cenou.
