Stretli ste sa niekedy s takouto situáciou-, že ste všetko naprogramovali, zarovnali nástroje a potom, keď stlačíte štart, sa nástroj pokazí alebo je povrchová úprava hrozná? Problém často spočíva vo výbere nesprávneho nástroja.
CNC obrábanie sa môže zdať, že kód je pod kontrolou, ale prácu v skutočnosti vykonáva nástroj. Výber správneho nástroja urýchli prácu na polovicu; nesprávny výber môže premrhať celý deň. Dnes si povieme niečo o siedmich najčastejšie používaných CNC rezných nástrojoch: ako vyzerajú, na čo slúžia a ako ich efektívne používať.
Najprv si povedzme o nástroji špeciálne navrhnutom pre „veľké-úlohy“: čelnej fréze, známej aj ako kotúčová fréza alebo muškátová fréza. Je ľahké rozpoznať-kotúčové-telo frézy s niekoľkými rotujúcimi doštičkami. Táto vec je pomerne veľká a je špeciálne navrhnutá pre jednu dôležitú úlohu: frézovanie veľkých plochých plôch.
Produkty pre čelné frézy, značky, technológie a aplikačný portál - výber, otázky a odpovede, zdroje, riešenia, príklady
Zamyslite sa nad tým, ak referenčný povrch dielu alebo veľký rovný povrch vyžaduje dokončovaciu frézu, koľko okružných jázd by ste museli vykonať s inými frézami? Na druhej strane čelná fréza reže rýchlo a hladko jedným ťahom, preto ju skúsení profesionáli v oblasti obrábania nazývajú „hrubovacím zázrakom“. Ak napríklad obrábate veľkú rovnú plochu bloku motora, bez toho by účinnosť jednoducho nebola na úrovni.
Najvšestrannejší „pracovný kôň“
Kruhová čelná fréza 4-Vysokovýkonná guľatina-Všeobecné-účelové obrábanie – JLCPCB FA Mall
Stopkové frézy sú stopkové frézy so špirálovitými reznými hranami, vyrobené výhradne z tvrdokovu a vyzerajú veľmi robustne. Táto fréza je najuniverzálnejšia v CNC obrábaní a vykonáva najrozmanitejšie úlohy:
Frézovanie rovných plôch
Frézovanie bočných stien
Rezanie dutín
Drážkovanie
Či už ide o hrubovanie alebo dokončovanie, zvládne to. Dalo by sa povedať, že je to základ obrábania foriem. Dobrá stopková fréza sa rovná trom bežným frézam.
„Majster“ presnej práce: Súprava presných vyvrtávacích nástrojov BT40nbh2084, obrábacie centrum BT50 Micro-Nastavovacia hlava vyvrtávacej hlavy, nastaviteľný vyvrtávací nástroj NBJ16 - Huwo Taobao
Tento precízny vyvrtávací nástroj má jedinečný dizajn-stopky s nastaviteľnou hlavou, doplnenú o delenie. Nie je to na hrubú prácu; je to špeciálne pre dobrú prácu.
Používa sa na dokončovanie pred{0}}vyvŕtaných otvorov. Zvážte ložiskové otvory a spojovacie otvory-požiadavky na rozmerovú presnosť a povrchovú úpravu sú mimoriadne vysoké. Ako dobre to môže dosiahnuť presný vyvrtávací nástroj? Počas obrábania dokáže jemne-doladiť veľkosť hlavy pomocou stupníc na presné ovládanie veľkosti otvoru. Pre otvor namontovaný na ložisku je aj malá odchýlka neprijateľná; tu prichádza na rad nástroj na precízne vyvrtávanie.
Obrázok
Dve malé položky, ale s významnými funkciami
Nástroj na zrážanie hrán z karbidu volfrámu, centrovací vrták, nástroj na zrážanie 60 stupňov / 90 stupňov, 120 stupňov centrovací vrták Bit_HuwoTao
Strediace vrtáky a nástroje na zrážanie hrán vyzerajú ako nástroje so skosenými hrotmi, ale robia rôzne veci.
Na čo slúži centrovací vrták? Pomáha následnému vrtáku nájsť jeho polohu. Ak vyvŕtate otvor priamo pomocou špirálového vrtáka, vrták je náchylný na unášanie, čo vedie k nepresnému umiestneniu otvoru. Najprv pomocou centrovacieho vrtáka vytvorte malú polohovaciu jamku a potom vyvŕtajte otvor stabilnejšie.
Nástroj na zrážanie hrán je jednoduchší-odstraňuje otrepy a skosí otvory alebo okraje otvorov. Po opracovaní dielov môžu byť otrepy na hranách ostré a nepohodlné pre montáž. Jediné otočenie nástroja na zrážanie hrán rieši všetky tieto problémy.
Prvý krok pri obrábaní všetkých otvorov
Šesťhranná špirálová vŕtačka, 6,35 mm elektrický skrutkovač, pneumatický skrutkovač, vnútorná súprava šesťhranných vrtákov_HuwoTao
Skrutkové vrtáky, názov znie staromódne-, ale v skutočnosti sú najbežnejším typom vrtákov. Vďaka špirálovej drážke na odstraňovanie triesok pripomína skrútené lano.
Jeho úloha je najjednoduchšia a najzákladnejšia: vŕtanie. Či už je to klepanie, vyvrtávanie alebo vystružovanie, všetko začína týmto krokom. Bez vodiaceho otvoru vyvŕtaného špirálovým vrtákom nie je možné vykonať žiadnu následnú jemnú prácu. Jediný stroj potrebuje vyvŕtať desiatky otvorov a je to prvý krok, ktorý dláždi cestu.
"Závitové" diely
Klepnite na položku - Rýchla encyklopédia

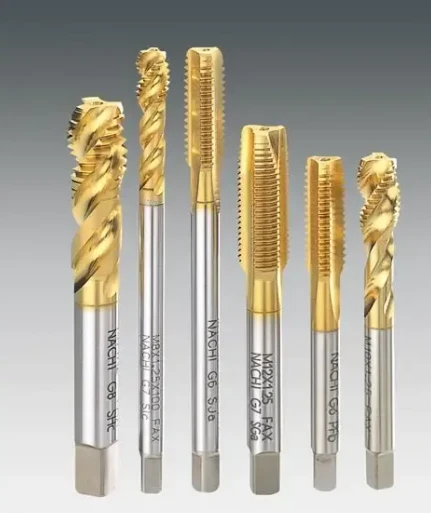

Závitník, nazývaný aj rezač závitov alebo strojový závitník, má závitový profil a zvyčajne má titánový-poťah.
Jeho jediným účelom je opracovanie vnútorných závitov. Existujú dva spôsoby:
Závitník: Vŕta priamo dovnútra pomocou vlastného tvaru na "vyrezanie" závitu.
Fréza závitu: Frézuje závit kúsok po kúsku pomocou metódy posuvu.
V dnešných vyspelých výrobných odvetviach, ako sú letecké a automobilové diely, sú požiadavky na závitové otvory obzvlášť vysoké. Závity opracované závitníkmi majú pravidelný profil, dobrú pevnosť a vďaka nim je uťahovanie skrutiek počas montáže mimoriadne hladké.
Po diskusii o týchto siedmich rezných nástrojoch si povedzme o niečom, čo si mnohí ľudia spočiatku mýlia: o hrubovacom cykle na sústruhu. Jednoducho povedané, ide o to, ako vám stroj pomôže obrábať súčiastku vrstvu po vrstve.
„Čestný chlap“ s jedným strihom, jedným riadkom kódu
Cyklus G90 je jediný pevný cyklus. čo to znamená? Urobíte jeden rez, napíšete jeden riadok kódu; urobte ďalší rez, napíšte ďalší riadok kódu. Každý rez musíte manuálne naplánovať.
Jeho vlastnosti sú tiež zrejmé:
Logika je jednoduchá, pre začiatočníkov ľahko pochopiteľná.
Ale s mnohými krokmi sa program stáva desivo dlhým.
Je to neefektívne a nevhodné pre zložité kontúry.
Napríklad, ak chcete obrábať stupňovitý hriadeľ s piatimi krokmi, pomocou G90 by ste museli napísať kód pre päť rezov. S ďalšími krokmi sa množstvo kódu dramaticky zvyšuje. Čím je program dlhší, tým je náchylnejší na chyby a o to ťažšie je ho riešiť.
„Inteligentný“ stroj, ktorý umožňuje prácu pomocou jednej vety: Príkazy cyklu zloženého hrubovania G70, G71, G72, G73 pre CNC sústružnícke obrábanie - Zhihu
G71 je iný; nazýva sa to zložený hrubovací cyklus. Musíte urobiť len jednu vec: nakresliť konečný obrys a povedať systému raz. Systém automaticky vrství a reže materiál, jeden rez po druhom, bez toho, aby ste museli písať kód pre každý rez.
Napríklad:
G90 je ako povedať niekomu "urob jeden krok, zastav, urob ďalší krok, znova zastav..."
G71 je ako keby ste niekomu povedali „choďte odtiaľto tam“, a kroky podnikne sám.
Program je neuveriteľne stručný, len pár riadkov kódu. Pre diely s mnohými krokmi alebo zložitými obrysmi je G71 oveľa efektívnejšia a menej náchylná na chyby. V mnohých pokročilých výrobných dielňach teraz programátori uprednostňujú G71 – šetrí čas, znižuje duševné úsilie a je spoľahlivý.
Po diskusii o rôznych rezných nástrojoch a rozdieloch medzi dvoma metódami hrubovania... V skutočnosti môže byť CNC obrábanie komplikované alebo jednoduché – je to jednoducho otázka výberu správneho nástroja, napísania správneho programu a hladkého chodu stroja.
