Stopkové frézy sú základné rezné nástroje používané pri rôznych obrábacích operáciách vrátane frézovania, profilovania a drážkovania. Ako dodávateľ stopkových fréz chápem dôležitosť používania správnych materiálov na zabezpečenie výkonu a životnosti týchto nástrojov. V tomto blogovom príspevku rozoberiem bežné materiály používané na výrobu stopkových fréz, ich vlastnosti a aplikácie.
Vysokorýchlostná oceľ (HSS)
Rýchlorezná oceľ je jedným z najpoužívanejších materiálov pre stopkové frézy. Ide o legovanú oceľ, ktorá obsahuje volfrám, molybdén, chróm a vanád. Tieto prvky dodávajú HSS vysokú tvrdosť, odolnosť proti opotrebovaniu a tepelnú odolnosť. HSS stopkové frézy možno použiť pre rôzne materiály vrátane ocele, hliníka, mosadze a plastov.
Jednou z hlavných výhod HSS stopkových fréz je ich hospodárnosť. Sú relatívne lacné v porovnaní s inými materiálmi, vďaka čomu sú obľúbenou voľbou pre všeobecné obrábanie. Stopkové frézy HSS majú tiež dobrú húževnatosť, čo znamená, že vydržia vysoké rezné sily bez toho, aby sa zlomili.
Stopkové frézy HSS však majú určité obmedzenia. Nie sú také tvrdé ako karbidové stopkové frézy, takže sa môžu rýchlejšie opotrebovať pri obrábaní tvrdých materiálov. Majú tiež nižšiu tepelnú odolnosť, čo znamená, že pri vysokých rezných rýchlostiach môžu stratiť svoju tvrdosť.
Kobaltová vysokorýchlostná oceľ (Co-HSS)
Kobaltová rýchlorezná oceľ je variáciou HSS, ktorá obsahuje 5-8% kobaltu. Prídavok kobaltu zlepšuje tepelnú odolnosť a tvrdosť ocele, vďaka čomu je vhodná na obrábanie tvrdších materiálov. Co-HSS stopkové frézy je možné použiť pre materiály ako nehrdzavejúca oceľ, titán a zliatiny niklu.
Co-HSS stopkové frézy majú lepší výkon ako štandardné HSS stopkové frézy, pokiaľ ide o odolnosť proti opotrebovaniu a tepelnú odolnosť. Možno ich použiť aj pri vyšších rezných rýchlostiach, čo zvyšuje produktivitu. Sú však drahšie ako štandardné stopkové frézy HSS.
Karbid
Karbid je tvrdý a odolný materiál, ktorý sa bežne používa pre stopkové frézy. Vyrába sa spojením častíc karbidu volfrámu so spojivovým kovom, ako je kobalt. Karbidové stopkové frézy majú vynikajúcu tvrdosť, odolnosť proti opotrebeniu a tepelnú odolnosť, vďaka čomu sú vhodné na obrábanie širokej škály materiálov vrátane tvrdých ocelí, liatiny a neželezných kovov.
Jednou z hlavných výhod karbidových stopkových fréz je ich dlhá životnosť nástroja. Vydržia vysoké rezné sily a teploty bez rýchleho opotrebovania, čo znižuje potrebu častých výmen nástrojov. Karbidové stopkové frézy tiež poskytujú lepšiu povrchovú úpravu ako HSS stopkové frézy, čo je dôležité pre aplikácie vyžadujúce vysokú presnosť.
Stopkové frézy z tvrdokovu sú však drahšie ako stopkové frézy HSS. Sú tiež krehkejšie, čo znamená, že sa môžu zlomiť, ak sú vystavené nadmerným silám alebo vibráciám.
Potiahnutý karbid
Potiahnuté karbidové stopkové frézy sú karbidové stopkové frézy, ktoré majú na svojom povrchu nanesenú tenkú vrstvu povlaku. Povlak môže zlepšiť výkon stopkovej frézy znížením trenia, zvýšením odolnosti proti opotrebeniu a zlepšením tepelnej odolnosti. K dispozícii je niekoľko typov povlakov, vrátane nitridu titánu (TiN), karbonitridu titánu (TiCN) a nitridu titánu hliníka (AlTiN).
TiN je obľúbený povlak pre stopkové frézy. Má zlatú farbu a poskytuje dobrú odolnosť proti opotrebovaniu a klzkosť. TiCN je tvrdší a odolnejší povlak ako TiN. Má čiernu farbu a je vhodný na opracovanie tvrdých materiálov. AlTiN je vysoko výkonný povlak, ktorý poskytuje vynikajúcu tepelnú odolnosť a odolnosť proti opotrebovaniu. Je vhodný na vysokorýchlostné obrábanie a obrábanie ťažkoobrobiteľných materiálov.
Potiahnuté karbidové stopkové frézy majú lepší výkon ako nepovlakované karbidové stopkové frézy. Môžu byť použité pri vyšších rezných rýchlostiach a posuvoch, čo zvyšuje produktivitu. Majú tiež dlhšiu životnosť nástroja, čo znižuje náklady na nástroje.
Keramické
Keramické stopkové frézy sú vyrobené z keramických materiálov, ako je oxid hlinitý a nitrid kremíka. Keramické stopkové frézy majú vynikajúcu tvrdosť, odolnosť proti opotrebovaniu a tepelnú odolnosť, vďaka čomu sú vhodné na obrábanie tvrdých materiálov pri vysokých rýchlostiach. Môžu byť použité pre materiály ako sú kalené ocele, superzliatiny a keramika.
Jednou z hlavných výhod keramických stopkových fréz je ich vysoká rezná rýchlosť. Môžu byť použité pri rýchlostiach, ktoré sú niekoľkonásobne vyššie ako u karbidových stopkových fréz, čo zvyšuje produktivitu. Keramické stopkové frézy tiež poskytujú lepšiu povrchovú úpravu ako karbidové stopkové frézy, čo je dôležité pre aplikácie vyžadujúce vysokú presnosť.
Keramické stopkové frézy sú však krehkejšie ako karbidové stopkové frézy. Ak sú vystavené nadmerným silám alebo vibráciám, môžu sa zlomiť. Sú tiež drahšie ako stopkové frézy z tvrdokovu.
Polykryštalický diamant (PCD)
Polykryštalický diamant je syntetický diamantový materiál, ktorý sa vyrába spekaním diamantových častíc dohromady pod vysokým tlakom a teplotou. PCD stopkové frézy majú vynikajúcu tvrdosť, odolnosť proti opotrebeniu a tepelnú vodivosť, vďaka čomu sú vhodné na obrábanie neželezných kovov, ako je hliník, meď a horčík.
PCD stopkové frézy môžu poskytnúť veľmi vysokú kvalitu povrchu a môžu byť použité pri vysokých rezných rýchlostiach. Majú tiež dlhú životnosť nástroja, čo znižuje náklady na nástroje. Avšak PCD stopkové frézy sú veľmi drahé a nie sú vhodné na obrábanie železných kovov.
Kubický nitrid bóru (CBN)
Kubický nitrid bóru je syntetický materiál, ktorý je po diamante druhý v tvrdosti. CBN stopkové frézy sú vhodné na obrábanie tvrdých železných kovov, ako sú kalené ocele a liatina. Majú vynikajúcu odolnosť proti opotrebovaniu a tepelnú odolnosť, čo umožňuje ich použitie pri vysokých rezných rýchlostiach.
CBN stopkové frézy môžu poskytnúť veľmi vysokú povrchovú úpravu a možno ich použiť na presné obrábanie. Majú tiež dlhú životnosť nástroja, čo znižuje náklady na nástroje. CBN stopkové frézy sú však veľmi drahé a nie sú vhodné na obrábanie neželezných kovov.
Záver
Na záver, existuje niekoľko dostupných materiálov na výrobu stopkových fréz, z ktorých každý má svoje vlastné vlastnosti a aplikácie. Rýchlorezná oceľ je cenovo výhodná možnosť na všeobecné obrábanie, zatiaľ čo karbid je drahšia, ale odolnejšia možnosť na obrábanie tvrdých materiálov. Potiahnuté karbidové, keramické, PCD a CBN stopkové frézy ponúkajú ešte lepší výkon pre špecifické aplikácie.

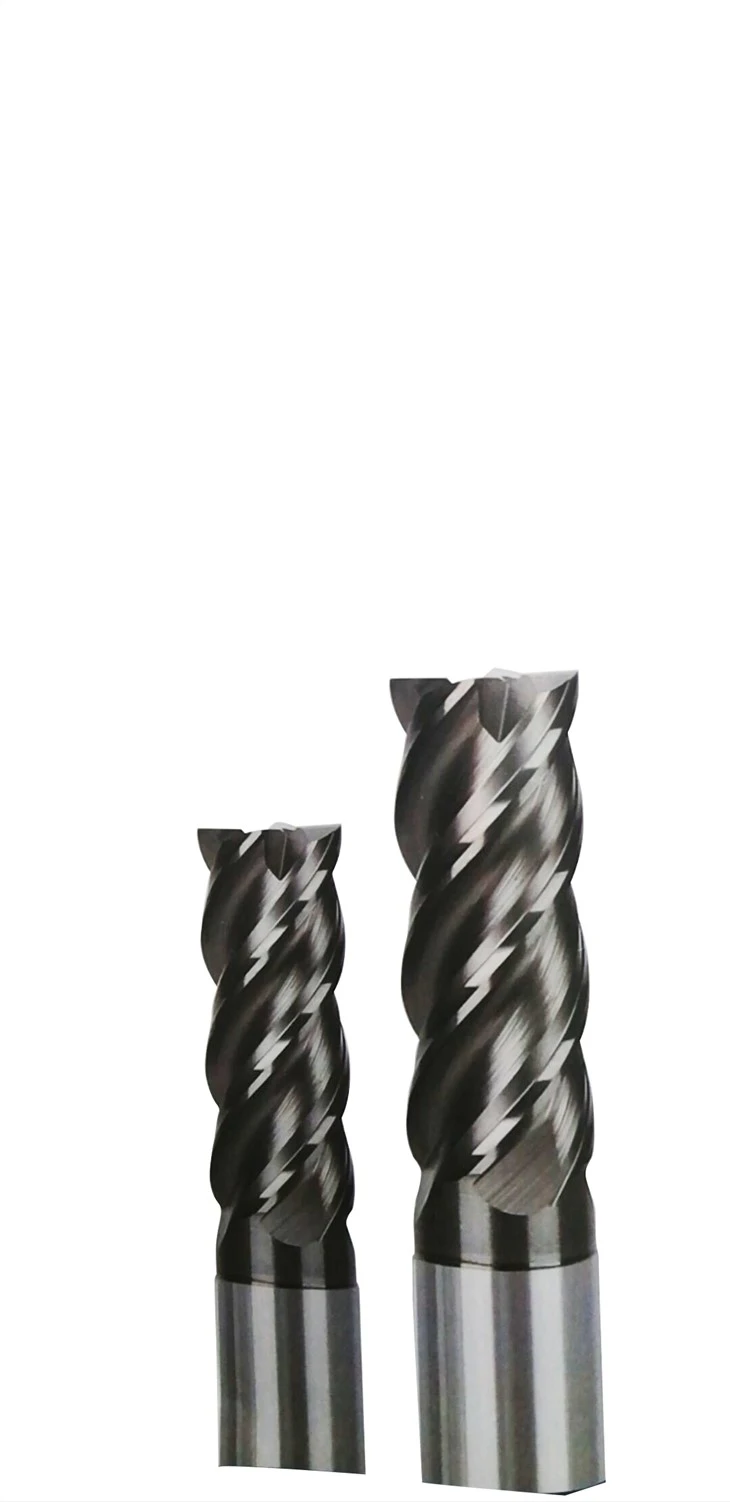

Ako dodávateľ stopkových fréz vám môžem poskytnúť širokú škálu stopkových fréz vyrobených z rôznych materiálov, aby vyhovovali vašim špecifickým potrebám. Či už potrebujete aPevná koncová frézapre všeobecné obrábanie, aKoncové frézy s dlhým dosahompre hlboké drážkovanie alebo anExtra dlhá karbidová čelná frézapre aplikácie s dlhým dosahom vám môžem pomôcť nájsť ten správny nástroj pre danú prácu.
Ak máte záujem o kúpu stopkových fréz alebo máte akékoľvek otázky týkajúce sa materiálov použitých na ich výrobu, neváhajte ma kontaktovať. Rád preberiem vaše požiadavky a vypracujem cenovú ponuku.
Referencie
- Kalpakjian, S., & Schmid, SR (2009). Výrobné inžinierstvo a technológia. Pearson Prentice Hall.
- Trent, EM a Wright, PK (2000). Rezanie kovov. Butterworth-Heinemann.
- Stephenson, DA a Agapiou, JS (2006). Teória a prax rezania kovov. CRC Press.
